Akbar, Maulana (2024) ANALYSIS OF HARDNESS TESTING AND MICROSTRUCTURE OF LATHE TOOLS MADE FROM COLD-WORK STEEL (AISI A2) AFTER QUENCHING. Diploma thesis, Politeknik Negeri Sriwijaya.
|
Text
HALAMAN DEPAN.pdf Download (905kB) | Preview |
|
![[img]](http://eprints.polsri.ac.id/style/images/fileicons/text.png) |
Text (BAB I PENDAHULUAN)
BAB I.pdf Restricted to Repository staff only Download (298kB) | Request a copy |
|
|
Text (BAB II TINJAUAN PUSTAKA)
BAB II.pdf Restricted to Repository staff only Download (628kB) | Request a copy |
|
|
Text (BAB III METODOLOGI PENELITIAN)
BAB III.pdf Restricted to Repository staff only Download (374kB) | Request a copy |
|
|
Text (BAB IV HASIL DAN PEMBAHASAN)
BAB IV.pdf Restricted to Repository staff only Download (515kB) | Request a copy |
|
|
Text (BAB V KESIMPULAN DAN SARAN)
BAB V.pdf Download (102kB) | Preview |
|
|

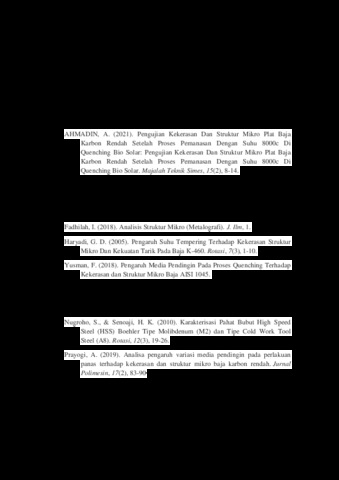

Text (DAFTAR PUSTAKA)
DAFTAR PUSTAKA.pdf Download (302kB) | Preview |
Abstract
Pahat Bubut adalah alat yang digunakan dalam proses pembubutan untuk menghapus dari benda kerja dan membentuknya sesuai dengan bentuk yang diinginkan. Dengan pemanfaatan tool steel untuk bahan pembuatan pahat bubut sangat berdampak dalam penambahan jumlah material yang akan dijadikan pahat bubut dengan penambahan beberapa perlakuan. Untuk mengetahui nilai kekerasan dari pahat bubut dengan material cold-work steel (AISI A2) dilakukan beberapa metode pengujian seperti pengujian kekerasan vickers, foto struktur mikro, dan heat treatmen dengan media pendinginnya yaitu angin bertekanan. Pada proses heat treatment di berikan tiga variasi suhu sesuai dengan diagram fasa dari tingkat kekerasan material tersebut, mulai dari 800℃, 850℃ dan 900℃. Pada nilai kekerasan yang di dapat dari pengujian heat treatment pada suhu 800℃ yaitu 142,76 HV, pada suhu 850℃ yaitu 227,96 HV, Pada suhu 900℃ mencapai 599,30 HV. Untuk perbandingan nilai kekerasan pahat bubut dengan material AISI A2 ini dengan Pahat Bubut HSS Bohler mendapat nilai kekerasan sebesar 766,74 HV, penggunaan material ini dapat dijadikan sebagai pahat bubut karena mendekati nilai kekerasan pahat bubut dengan kualitas yang baik.
| Item Type: | Thesis (Diploma) |
|---|---|
| Uncontrolled Keywords: | Pahat, Kekerasan, AISI A2, Suhu |
| Subjects: | T Technology > TJ Mechanical engineering and machinery |
| Divisions: | Mechanical Engineering > Undergraduate Theses |
| Depositing User: | Mr Bambang Anthony |
| Date Deposited: | 21 Jul 2026 01:43 |
| Last Modified: | 21 Jul 2026 01:43 |
| URI: | http://eprints.polsri.ac.id/id/eprint/21192 |
Actions (login required)
 |
View Item |
